最近一些微信朋友留言希望對多點進水工藝做一些介紹,在此本公眾號收集了一些這方面的資料,這些資料只是描繪出一個初步的端倪,具體的細節可查閱相關文獻。
1. 工藝的背景
多點進水工藝在國內的叫法 不僅相同,有的叫分段進水,有的叫多級AO,國外一般都統稱Step feed,如果是有脫氮的功能則往往叫Step feed BNR,從字面上理解這種工藝的核心意思是一步一步進水。

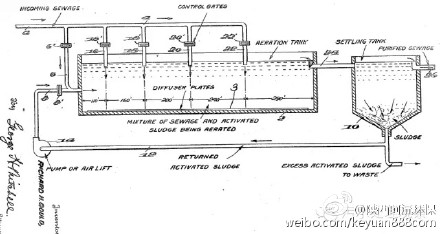

說起多點進水工藝,實際上這種工藝有著悠久的歷史,Gould在1939年將這一方法最先應用于紐約的Tallman Island污水處理廠。在這之后,美國的很多污水處理廠都采用了這種工藝。下圖是Gould當時的工藝圖。
傳統多點 進水工藝最初的目的是為了解決供氧的問題,但實際上后來成為污水處理廠應對流量波動的有效手段。后來隨著脫氮的要求,在傳統多點進水工藝的基礎上多點進水脫氮工藝逐步發展起來,最先應用的也是在Tallman Island污水處理廠,那已經是20多年前的事了。Tallman Island污水處理廠是將原有傳統的多點進水工藝的每一段都設置了缺氧區和好氧區,這種技術的改進使得脫氮工藝所需池容更小、脫氮效率更高、運行管理也相對方便。
2. 工藝的性能
(1)進水點的數量
進水點的數量會影響脫氮率的高低,隨著進水點數量的增加脫氮率而不斷提高,但提高的幅度逐漸變緩,在實際工程中一般進水點設置4個就足夠,沒有必要設置太多的進水點,設置太多的進水點可能會導致各區產生返混現象。
(2)進水流量的分配
進水流量的分配受制于碳氮比,對于碳源充足的進水,進水的流量將逐級降低,最后一個分區的流量最低;而進水碳源缺乏的進水,則進水的流量將逐級提高,最后一個分區的流量達到最大。實際上,對于碳源較低的進水,多點進水工藝的脫氮效果與A/O工藝的相差無幾。
(3)缺氧、好氧的池容
缺氧、好氧的容積會直接影響多點進水工藝的表現。一個理想想的結果是每個分區的缺氧段都實現了充分的反硝化,好氧段都實現了充分的硝化。但事實并非如此,缺氧、好氧的容積受多方面因素的制約,進水水質特征、出水水質標準是主要的因素。對于老的污水處理廠改造為多點進水工藝,一般各個分區中的缺氧、好氧的容積是相同的,新建的污水處理廠可以采用非對稱的缺氧、好氧容積,各個分區的缺氧、好氧容積并不完全相同,這樣的優化設置會使總的容積盡可能小,節約建設成本。多點進水工藝在美國的應用實踐過程中,一般缺氧區的容積占總容積的33~50%左右。
(4)污泥回流
在多點進水工藝中,污泥回流對工藝的性能也有一定的影響,但并不是主要的影響因素。如果不考慮污泥的沉降特性,通過增加或減少回流比會對TN的去除產生一定的影響。Daigger等的研究指出,對多點進水的污泥回流比等參數進行適當?shù)目刂瓶梢允沟枚帱c進水生物脫氮工藝的平均MLSS較傳統的生物脫氮工藝增加35~70%。
(5)出水水質
多點進水生物脫氮工藝的脫氮效果優于A/O工藝,在進水碳源充足的情況下,多點進水生物脫氮工藝的脫氮率一般可達到80%以上。
(6)主要設備

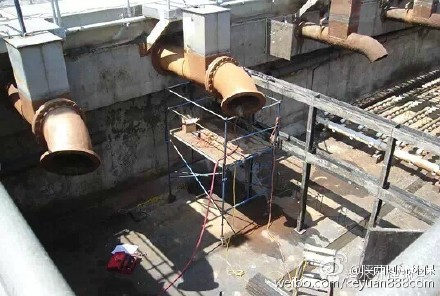

多點進水工藝的設備較為簡單,主要包括進水閘門、管道及擋墻等,進水閘門或閥門可以用手動閘門或閥門,最好采用電動閥門。下面的圖是美國加州San Jose Creek West污水處理廠的多點進水工藝的進水管道。
3. 工藝的比較
多點進水生物脫氮工藝不僅可以實現較高的脫氮效果,而且池容的利用更為有效,多點進水工藝一般所需要的池容僅為A/O或Bardenpho工藝池容的2/3左右,而且運行的靈活性大大提高。
美國佛羅里達州橙縣公用事業局的南部再生水廠處理規模為16.3萬m3/d,這座處理廠有三種工藝,分別是A/O工藝、多點進水工藝和Carrousel氧化溝工藝,實際上該廠的多點進水工藝是原來一座氧化溝改造而來的,當局對改造后的多點進水工藝和現有的另一座氧化溝進行了性能比較。對比的時間持續了6個月,結果表明兩種工藝都可以達到出水TN<10mg/L的標準。當進水的TKN為35mg/L時,氧化溝的出水TN為7.3mg/L,多點進水工藝的出水TN為7.2mg/L,兩種工藝的出水BOD5都持續地低于5mg/L。但是,多點進水工藝的處理能力為8.1萬m3/d,氧化溝工藝的處理能力為3.7萬m3/d,多點進水工藝的處理能力遠遠超過了氧化溝工藝的能力,而事實上這兩種工藝的池容幾乎是完全相同的,這說明多點進水工藝的池容利用率要高于Carrousel氧化溝。
4. 案例介紹
在此僅給出一些案例,具體細節內容感興趣的朋友可以搜索相關的內容,這些案例包括:美國Lander Street污水處理廠、加拿大Lethbridge污水處理廠、美國Piscataway污水處理廠、美國Rock Creek處理廠等等。
