在我國關于技術制圖有著成套的體系,看看都包括什么吧:

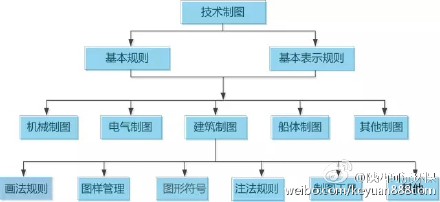

在技術制圖體系中,對于技術制圖各方面都進行了約定,主要包括:
畫法規則:投影法、圖線、圖樣畫法(視圖、剖視圖和斷面圖、剖面區域的表示法、指引線和基準線的基本規定)、簡化表示法等;
圖樣管理規則:標題欄、明細欄、復制圖的折疊方法、對縮微復制原件的要求;
配置規則:包括通用術語、圖紙幅面和格式、比例、字體、圖形符號表示規則;
CAD制圖規則:CAD通用技術規范、CAD工程制圖規則、CAD文件管理;

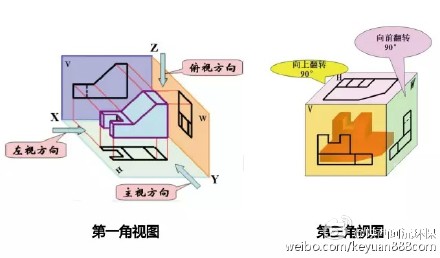

目前,在國際上使用的有兩種投影制,將物體置于第一象限內,以「視點(觀察者)」→「物體」→「投影面」關系而投影視圖的畫法,即稱為第一角投影(又稱“第一角畫法”);在三投影面體系中,若將物體放在第三分角內,并使投影面處于觀察者和物體之間,這樣所得的投影稱為第三角投影(又稱“第三角畫法”)。
中國、英國、德國和俄羅斯等國家采用第一角投影,美國、日本、新加坡及港資臺資企業等國家采用第三角投影。ISO國際標準規定:在表達機件結構中,第一角和第三角投影法同等有效。
在西安中水回用處理工程設計中,總圖一般由工藝專業來完成,在制圖方面主要參考國家頒布的《總圖制圖標準》(GB/T 50103-2010)。
本文主要就《總圖制圖標準》中水回用處理設計的相關部分條文進行說明。
1、基本規定
1)圖線
圖線部分的規定主要是說明了粗、中、細的實線與虛線不同的用途,其中粗實線用于地面的可見輪廓線,這樣比較容易讀出平面的占地大小。
2)比例與計量單位
總圖的比例一般較小,總圖中的計量單位坐標、標高、距離以m計,詳圖可以以mm為單位。
3)坐標標注
總圖定位是其最重要的功能之一,通過坐標標注體現?倛D的坐標標注可分為兩個體系:測量坐標體系與自設坐標體系。在有條件時盡量選用測量坐標體系,施工時方便定位。
在坐標標注的條文中規定了標注的方式,還明確了各建筑物、構筑物、管線等的定位點:建筑物、構筑物的外墻軸線交點;圓形建筑物、構筑物的中心;管線的中心交叉點和轉折點等。
4)標高標注
標高標注部分規定了標高應為絕對標高,主要是用于和外部條件對接。標注相對標高時,要注明相對標高與絕對標高的換算關系。
條文中還規定了需要標注的標高位置:建筑物室內±0.00的絕對標高、構筑物有代表性的標高(指明標高位置,如池底等)、道路路面中心線交點及變坡點標高等。
5)名稱和編號
總圖上建筑物、構筑物應注寫名稱,圖面無足夠位置時編號列表標注在圖內。
2、圖例
圖例中列明了建構筑物、道路、管線、綠化等的畫法,也包括了標注方法,供總圖制圖時參考。
