陜西珂沅污水處理單體設計施工圖規范2
文章來源:陜西珂沅環保工程有限公司   更新時間:2015-06-26   閱讀:1201

即上期講述水處理項目中單體的分類和設計要點后,本期將著重說明單體工藝圖的構成、繪圖技巧及圖面表達的相關問題。

今天又能系統地梳理知識要點啦~你們有木有充滿學習的動力呢!

西安污水處理

1、單體工藝圖的構成

單體工藝圖比例一般采用1:100~1:50,單體工藝圖的基本構成如下:

1)平、剖面圖與標注

平、剖面圖是單體工藝設計的主要構成部分,主要包括:

1建構筑物的平、剖面圖:按正投影的工程制圖方法繪制單體中建構筑物的平面和剖面,復雜的單體包括多個平面和剖面,要能通過平剖面圖,清晰方便地理解單體的結構。

2設備管線閥門管件的平、剖面圖:在平剖面中,表現設備、管線及閥門管件,便于理解其工藝功能,并能按圖進行設備、管線和閥門管件的安裝工作。

3標注說明各種尺寸和文字標注,對墻體、設備、管線等進行定位,必要標高標注與文字說明便于理解圖紙和安裝工程施工。

2)大樣圖

大樣圖主要包括:設備基礎,預埋件圖,非標設備的大樣圖以便于制作。在采用非標支架時,一般也需要出大樣圖。

3)管路軸測系統圖

在管路較為復雜的情況下,建議出管路軸測系統圖,配合平剖面圖進行理解。

4)設備材料表

設備表設備規格參數標注齊全,位號與流程圖對應。設備表按順序編號,阿拉伯?dāng)?shù)字,一般按流程順序及設備重要程度大小編號。

材料表材料表包括內容:管道、閥門彎頭、三通、大小頭、法蘭等,一般按不同屬性管道的分開清點,便于校核,可與管路系統圖配合。材料表按順序編號,需要時在平、剖面上標注管道材料對應的編號。

2、單體繪圖技巧

西安污水處理西安污水處理

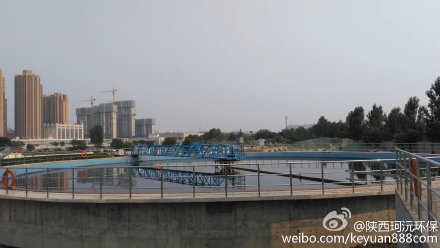

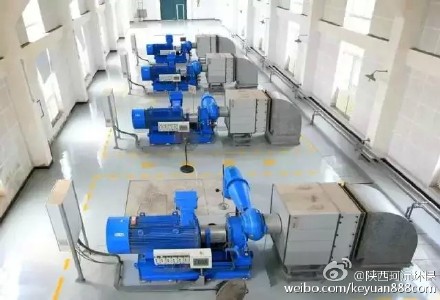

二沉池 鼓風機房

1)圖面布置

1指北。一般總圖用風玫瑰圖,平面圖可用簡化指北符號即可。若由于繪圖需求單體指北與總圖不一致時,一般按旋轉90度考慮,需要旋轉繪圖的單體旋轉方向宜保持一致,便于讀圖。

2比例比例設置以圖面表達清楚為基本原則,合理的比例大小與圖面空白區域大小及標注需求相關,空白區域需滿足標注需求而不影響讀圖。中等大小一般復雜程度的構筑物宜定為1:100(設備管線數量不多,空白區域可滿足標注需求),小型構筑物及建筑物宜定位1:50(建筑物內設備管線較多,小型構筑物圖面空間較小,大比例才方便標注)。在比例設置時,圖面盡量飽滿,需要時可采用1:60;1:801:120;1:150等不常用比例。

3字高字高指標注字高,按繪圖規范,一般情況下約定中文字高為3.5mm、5mm7mm,用于常規文字及加大文字的標注,通常一張圖紙不宜采用3以上的字高。在需要時,也可采用小一號的字高體系,比如3mm4mm、5mm。

2)平面圖的表達

在平面圖中,主要應體現以下內容:

1平面圖中上層平面最為重要,信息也最為豐富,繪制上層平面的輪廓線為主,配合文字、符號、尺寸標注和標高標注后,應能讀出構筑物的基本信息。在上層平面無法完全表達時,增加下層平面圖或平剖面圖,主要以反映上層平面難以表述的內容為主,便于理解工藝。

2設備的表達:應標注設備名稱與位號,一般通過設備基礎來完成設備的定位。設備基礎的表達:設備基礎的詳細尺寸(預留洞等)主要通過大樣圖表示,在平面圖中小的設備基礎可通過中心線定位,大的基礎通過外尺寸定位。

3文字與符號標內設計說明,單元名稱與位號,設備名稱與位號,預留孔洞標注,渠道及廊道內水流方向,管線管徑、標高和介質流向,樓梯上下方向等。

4尺寸標注尺寸標注時應有主次,宜先保證主工藝尺寸的標注,比如構筑物池凈空與隔墻、建筑物軸線等,方便關鍵尺寸定位,也方便讀圖和理解。其他尺寸以主工藝尺寸引出標注,如預留洞、走道板等。

5預埋件與預留孔洞表復雜圖紙單列預埋件及預留孔洞表,避免漏埋、漏留。包括預埋套管,直埋管,預埋鋼板,安裝孔洞,閘門孔洞等。

西安污水處理 西安污水處理

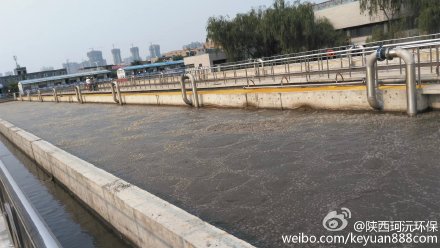

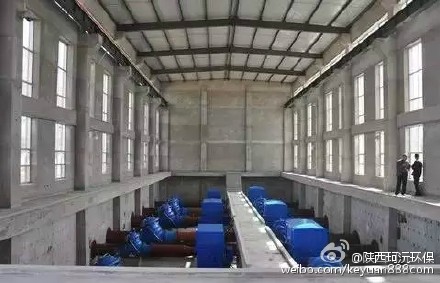

帶廠房的提升泵房 污水處理廠好氧池

3)平面圖標注內容太多時的解決辦法

1放大比例,增加標注空間。

2增加平剖面,將不同的標注分開。

3利用符號簡化標注,省略重復標注的內容。

4用小一號的字高體系,同樣空白區域可標注更多內容。

5將標注文字通過引線標注在圖幅其他空白處。

6局部狹小空間單獨出詳圖。

4)剖面圖與剖面位置的選擇

橫剖面圖方向一般從下往上,便于剖面與平面對應讀圖,從下往上剖表示不清時也可從上往下剖?v剖面圖左右方向皆可,多個剖面的方向宜盡量一致以便于讀圖。簡單單體需要的剖面圖少,復雜單體需要剖面較多才能表達清楚,選擇剖面位置時以盡量反映更多信息為原則,主要考慮以下因素:

1重要的池體結構部分應有剖面,比如重要隔墻等,可以通過剖面方便地讀出池體的結構形式。

2有設備的地方一般優先考慮設置剖面,便于進行工藝?yán)斫,也便于設備的布置考慮。

3進出水管、配水槽、出水堰等局部平面難以表示清楚時,宜設置剖面。

4重要的預留孔洞與預埋,在設置剖面時優先考慮,便于工藝的理解和施工。

5重要的管線處宜設置剖面,便于管線的設計和施工。

6集水坑等平面上很容易讀懂的地方可不用剖,房子的窗戶屬于建筑圖內容,無需在剖面中表示。

5)設備、管道與閥門管件的畫法

設備與閥門一般畫外形簡圖,表示大小及接口位置等重點部分,以滿足讀圖和安裝需求為基本前提,盡量讓圖面簡潔。

1水泵與風機。進出口管口位置、管徑及高度要準確,水泵的基礎大小及預留洞表示清楚。

2閘門堰門。預埋板及預留孔洞位置表示清楚。

3格柵等非標設備。預埋基礎表示清楚,電機位置宜標示清楚。

4加藥裝置等成套設備設備本體以外形尺寸及相似為主,控制邊界、管道接口與標高等重要尺寸。

5閥門。用相應符號及簡化畫法表示,配合圖例說明。

6管道與管件表示。管道根據圖面繪制雙線或單線,一般較大管徑繪雙線,較小管徑繪單線。在1:100比例繪圖時,建議DN50及以下管繪單線。管件:管件長度應與實際長度一致,管件的口徑宜與實際口徑對應。

6)零星項目的畫法

對于蓋板、集水坑、樓梯等零星項目,宜采用簡化的表達形式?蓞⒖家韵庐嫹ǎ

鋼格柵蓋板等:只表示實際開孔部分,孔邊的搭接部分可另外附詳圖或在結構圖中表示即可。

集水坑:平面標注即可清楚表達,不用特意剖出。

樓梯:平剖面簡化示意即可,總長度與結構圖對應。

孔洞:開孔方向正視圖宜加折線示意,剖面剖到部分加交叉線示意。

通風孔與通風機:在平面圖中示意與標注即可。

3、圖面表達的梳理與完善

圖面表達的梳理與完善可按下面的順序與內容進行:

1)校核主反應區的設計

包括了配水、反應區的大小水流的走向標注等。

1平面圖(最重要):尺寸應標注完整,核心尺寸應突出標注,進出水方向應易在圖面讀出,設備應標注清楚。

2剖面圖剖面應平面圖對應并便于理解單體的結構,標高標注與尺寸標注應完整。

2)設備的規格參數與安裝條件

設備的規格應符合工藝需求,設備基礎與預埋應表示清楚,設備應方便進行安裝與檢修。

3)按介質梳理管線系統。

按不同的介質(工藝水、污泥、空氣、藥劑等)對管線系統進行梳理可以避免混亂,應考慮管徑選擇、閥門配置是否合理,避免管線交叉時的打架情況,閥門應便于操作和維護,標注應清楚便于定位。

4)檢修巡視考慮及與總圖的對接。

檢修巡視通道應暢通,樓梯、管線等應與總圖對應。

下面是幾張樣圖,供大家參考學習。



西安污水處理

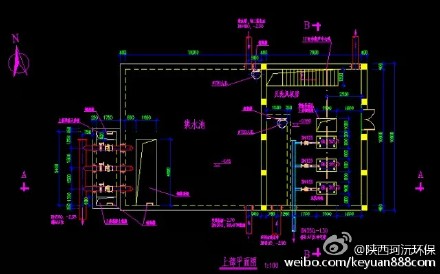

樣圖1:集水池、回用水池及反洗風機房的上部平面圖

西安污水處理

樣圖2:集水池、回用水池及反洗風機房的部平面圖

西安污水處理

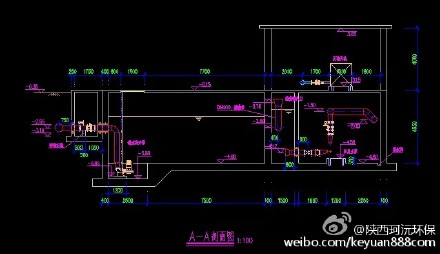

樣圖3:集水池、回用水池及反洗風機房的A-A剖面圖

西安污水處理

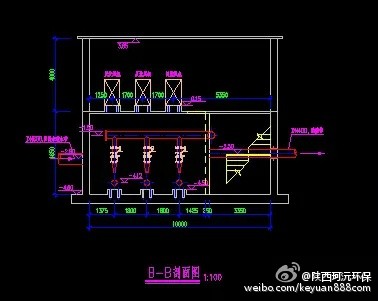

樣圖4:集水池、回用水池及反洗風機房的B-B剖面圖



西安污水處理

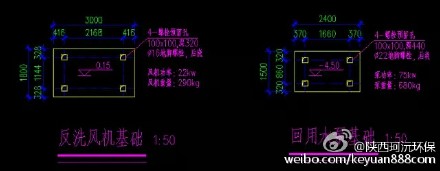

樣圖5:反洗風機和回用水泵的基礎

在設計前期思考比細化更重要,盡快繪出主要的平剖面,核實各參數是否符合工藝需求,繪制主工藝管線,保證設備及主工藝管線的布置空間。在設計后期:在主工藝尺寸及管路考慮成熟后,應集中精力盡快完成成套圖紙繪制,再進行校核和完善,太過糾結于某個細節會影響總體進度。
