浸沒式膜濾池改造水廠膜法水處理案例
文章來源:陜西珂沅環保工程有限公司   更新時間:2016-08-29   閱讀:1064

 隨著水環境污染的加劇和水質標準的提高,水廠常規處理工藝的局限性越來越明顯。超濾工藝能有效去除水體中的懸浮物、膠體、細菌、病毒和大分子有機物,出水水質穩定,同時具有占地面積小、自動化程度高等特點,在老水廠升級改造和新水廠建設中得到越來越廣泛的應用。其中,浸沒式超濾膜因具有產水量高、能耗低、便于與其他工藝相結合等優勢而受到廣泛重視,成為替代水廠傳統處理工藝的最佳技術選擇之一。



寧波市江東水廠工程改造重點為過濾工藝,即在保留現狀混凝沉淀工藝的基礎上,將原有的虹吸濾池改造為浸沒式膜濾池,改造完成后向外供水能力達到20×104m3/d。目前,超濾膜在我國大型水廠中的應用不多,尤其是10×104m3/d以上的大規模應用還比較少,20×104m3/d規模的浸沒式膜濾池改造在全國屬第一家。該工程在超濾工藝升級改造應用過程中積累了寶貴的經驗,為國內水廠的工藝升級改造,特別是大型水廠的膜法處理建設提供了寶貴的經驗。

1    江東水廠概況

寧波市江東水廠整個水廠原采用折板絮凝平流沉淀池+虹吸濾池的制水工藝,建設規模為35×104 m3/d,分三期建設,一期、二期各10×104 m3/d,三期為15×104m3/d。根據寧波市中心城區給水專項規劃,江東水廠制水規模由目前的35×104m3/d壓縮至20×104 m3/d。



由于受現狀制水工藝的限制,針對水庫水低濁、低堿度特點,在壓縮制水量后,出廠水相關指標雖然能達到現行國標要求,但離浙江省優質水標準還有一定的距離。為進一步提升水廠出水水質,解決江東水廠現狀存在的主要問題,并使出廠水水質達到浙江省優質自來水標準,將原虹吸濾池改造為浸沒式超濾膜池。

2    超濾技術的應用
改造建設南北兩座膜池,分為4排,每排6格,共24格膜池,每格膜池一個膜系統,24個系統平行運行,其中每排6格膜池共用一套抽真空系統,每座12格膜池共用一套反洗系統、氣洗系統、維護性清洗系統,所有24格膜池共用恢復性化學清洗系統和氣檢系統。


膜系統的運行工藝主要包含:抽真空、過濾、氣水反洗、排污、維護性化學清洗、恢復性化學清洗、完整性檢測和在線水質監測等。本次升級改造中選用了膜華iSMF-E2000-01TV533-W型中空纖維膜,該超濾膜組件基本參數見表1。



表1     超濾膜組件基本參數



超濾膜組件型號

iSMF-E2000-01TV533-W

膜材料形式

中空纖維膜

膜材料

熱法PVDF

過濾孔徑(μm)

0.05

膜絲外徑

1.6

膜絲內徑

1.0

有效過濾面積(m2

38.5

膜絲抗拉強度(N)

8.5

耐受溫度(oC

1~45

運行pH值

6~9

最大抽吸壓力(kPa)

40(膜池接管點)



2.1     超濾處理工藝
來水通過進水閥控制進入超濾膜池,在抽吸泵形成的負壓驅動下,水從中空纖維膜外側進入到內側,匯集于每個膜組件的集水管,之后匯集到每個膜架的產水支管,每個膜架上的產水支管連接到膜池的產水管,濾后水經各膜池的產水管,由抽吸泵輸送到出水渠并進入清水池。浸沒式超濾系統采用間歇產水方式,采用自來水處理中典型的產水周期,設計產水周期約為60 min,包括過濾產水約59 min,氣水反洗約1 min(30 s空氣擦洗+30 s氣水反洗),過濾運行步驟見圖1。
浸沒式膜濾池改造水廠膜法水處理案例

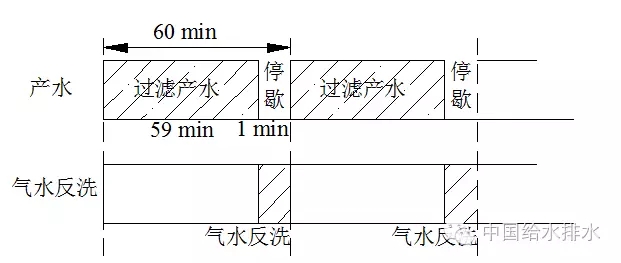

圖1     浸沒式超濾運行步驟示意圖


2.2     物理清洗系統

隨著過濾的進行,待濾水中的膠體有機物、細菌和懸浮固體等逐漸累積在膜面或膜孔,形成可逆或不可逆膜污染。膜污染的出現增加了跨膜壓差(TMP)值,膜通量出現下降。為了在合適的TMP值范圍內保持膜的通量,膜系統可自動進行周期性的氣水反洗,此過程包括產水反向通過膜同時空氣擦洗膜纖維的外表面,氣水反洗時間一般約為1min。本工藝中氣反洗壓力為35~50kPa,氣反洗流量為1350~1925m³/h,水反洗流量為650~700m³/h,氣擦洗時間和氣水反洗時間各約30s。

2.3     化學清洗系統
超濾膜長時間運行后,膜表面和膜絲內部積累的污染物無法通過正常的氣水反洗去除,需要利用適當?shù)乃巹⿲Τ瑸V膜進行清洗。該系統中,根據清洗藥劑和清洗方式的不同,將化學清洗分為維護性化學清洗和恢復性化學清洗兩種。


維護性化學清洗又稱化學加強反洗(CEB),是一種化學藥劑強度較低的在線維護性清洗,加藥時間一般為5 min,浸泡時間約為30 min,清洗周期一般為7~15天;謴性化學清洗是一種強度更高的清洗方式,當跨膜壓差(TMP)超過60kPa時需進行化學清洗,清洗周期一般為6 個月,包含堿洗和酸洗,先堿洗后酸洗。通過化學清洗泵,將化學清洗箱中配制的化學清洗溶液送入膜組件,采用循環回流至化學清洗箱及保持清洗溶液在膜組件內靜置浸泡的操作方式;瘜W(xué)清洗的具體參數見表2。



表2     化學清洗參數



項目

化學清洗藥液

周期

清洗時間

維護性化學清洗

200mg/L NaClO

7~15

30 min

恢復性化學清洗

堿洗

0.04%NaOH+1000mg/L NaClO

6 個月

4~6h

酸洗

0.5%(W/W)鹽酸(HCl)溶液

6 個月

4~6h



2.4     在線完整性測

為確定膜元件和膜絲是否有損壞或破損,需要定期對膜組件進行氣檢,保證膜組件的完整性。浸沒式超濾膜的完整性檢測是基于膜的泡點原理,采用自動壓力衰減的測試方法,在線驗證膜的截留有效性。通過完整性檢測可以找出受損的膜元件和中空纖維膜絲具體位置,以便對膜元件實施修補。將壓縮空氣注入到浸沒式膜的產水側,切斷空氣保壓5~10min后,PLC系統自動記錄出保壓時間t 內的氣壓衰減速率,如果氣壓衰減速率低于設定值,則系統自動進行下一步;如果氣壓衰減速率高于設定值,則系統進行待機并報警。系統報警后需人工啟動膜泄露測試,通過氣泡法對破損位置進行定位,并及時修補修復,完成后重新安裝到膜池,并對該膜組件再一次進行完整性檢測,檢測通過后恢復產水。
3    處理效果及成本分析
3.1     處理效果分析

該工程改造完成應用后,出水水質優于《生活飲用水衛生標準》 (GB 5749—2006),出水濁度穩定在0.10 NTU以內,出水中檢測不到細菌(包括大腸菌),保證了飲用水的生物安全性,并達到設計產水規模。



表3 進、出水濁度(NTU)對比


原水進水濁度

沉淀出水濁度

原工藝出水濁度

超濾工藝出水濁度

3.3

1.25

0.15

0.07

1.9

0.88

0.10

0.06

1.6

0.87

0.09

0.07

2.1

1.33

0.08

0.06



3.2    成本分析

改造完成后水廠產水量為20×104m3/d,工程概算投資為18666.79萬元。運行過程中,膜池的直接運行成本約為0.20元/m3,包括電費、藥劑費、固定資產折舊費等,折舊按照工程實際招標價格估算。

4     結語

超濾膜技術作為一種新興的水處理技術,具有出水水質好、工藝流程短、占地面積少、建設周期短、自動化程度高等特點,它能有效去除原水中的懸浮物和膠體物質,將出水濁度降至0.1 NTU以下,能將細菌、病毒、兩蟲、藻類水生生物幾乎全部去除,提高出水水質安全性和生物穩定性。在工程設計中,要根據工程實際情況進行各種工藝設備的比較;工藝運行中,根據原水情況選擇合適的運行參數;化學清洗中需做好防護措施,保證人身安全;及時監測系統的運行狀況和進水水質的變化情況,出現問題及時停機處理。


隨著經濟發展水平的提高,以及膜技術的成熟和產品價格的降低,膜法飲用水處理技術的大規模應用成為可能。寧波市江東水廠升級改造工程一大亮點就是將二期虹吸濾池改造為浸沒式膜濾池,20×104 m3/d規模的浸沒式膜濾池改造在全國屬第一家,可供借鑒的經驗不多,改造難度很大。在本次工程建設及日常運行管理等方面積累的經驗,可以為國內水廠的工藝升級改造,特別是大型水廠的膜法水處理建設提供寶貴的經驗和借鑒。

作者簡介:王秀芳(1968—),江蘇鹽城人,大學本科,高級工程師,主要從事市政給水排水處理技術研究和工程管理工作。
