王凱軍教授,清華大學環境學院副院長,是厭氧大師lettinga教授唯一一位來自中國大陸的博士生。他是我國厭氧技術的重要推動者,是厭氧發展中扮演著承上啟下、鏈接中外、創新發展的關鍵人物。由他和左劍惡、賀延齡以及山東十方公司組成的第三代厭氧研究團隊,提出了設備標準化這樣極大促進了厭氧發展的戰略性思想,實現了UASB工藝關鍵技術和顆粒污泥培育技術的重大突破,推動實施了UASB等厭氧反應器的工程應用推廣,帶來了我國厭氧技術的迅猛發展,為我國厭氧技術的產業化做出了卓越的貢獻。如今的厭氧技術,已經在一代又一代厭氧人的努力下走向成熟,厭氧技術發展未來的方向在哪?值得大家深思。本文是王凱軍教授對未來厭氧工藝應用和創新方向的思考,根據他在“中國城鎮污泥處理處置技術與應用高級研討會(第七屆)”上的演講錄音整理而成。
1 我國污泥處理處置現狀
伴隨著快速城市化進程,我國的污泥產量將不斷增加。2015年突破了3500萬噸,預計到2020年污泥產量將突破年6000萬噸。此前,污泥處理的資源化、能源化導向是非常明顯的,但是技術路線一直不是非常明確,但從這幾年國家發展改革委和住建部發布的文件來看,都對污泥處理處置的技術路線與方案選擇、單元技術、污泥處置方式及相關技術進行了明確規定,從政策的引導、技術路線的選擇、技術研發、可持續性等方面,厭氧消化技術占據了重要的位置。

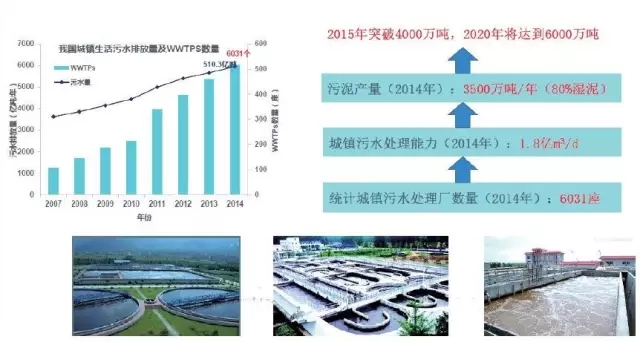

圖1 我國污泥處置現狀
2 厭氧消化技術現狀和挑戰
既然這個題目是講厭氧消化,我個人認為厭氧技術是生態文明建設中的關鍵技術,因?yàn)樵诟鱾領域如果講資源循環利用、可再生能源等等,厭氧技術無疑是一個減排的關鍵技術,而且從技術受資金追捧程度來講,在厭氧領域有達到300倍以上的,這個數字是非常引人注目的。
厭氧消化技術的發展瓶頸:
1、污泥破壁問題:由于剩余污泥的細胞壁結構穩定、難于生物降解,所以需要解決細胞壁的破壁難題,才能保證污泥的有效降解。
2、反應效率低:普遍消化技術難以實現高效甲烷化,需要解決水解酸化菌與產甲烷菌各自最優環境,實現高效產甲烷。
3、厭氧系統能量?jī)糨敵龅停合到y(tǒng)能耗遠遠高于系統產能,難以實現能源自給。需要解決高效熱電聯產、高濃度厭氧、多物料厭氧,才能實現自給。
這三個方面是我國厭氧消化技術目前的瓶頸,解決這三個方面的問題有不同的技術路線。
第一,解決破壁問題。
解決破壁問題有微波等預處理手段,但是現在大家好象都認同熱水解,熱水解確實能使得污泥中的細胞破壁,同時使得不流動的厭氧污泥變得流動。以威立雅為例,以前的池容比較大,停留時間比較長,通過熱水解之后,污泥濃度提高的本身,池容也得以消減,同時效率負荷也提高,但是它仍然采用的是厭氧消化池,在某些程度上緩解了這種問題。我們可以期待北京的污泥厭氧消化工程能夠有好的表現,北京的污泥有機質含量有時候是比較高的,可達60% 以上。

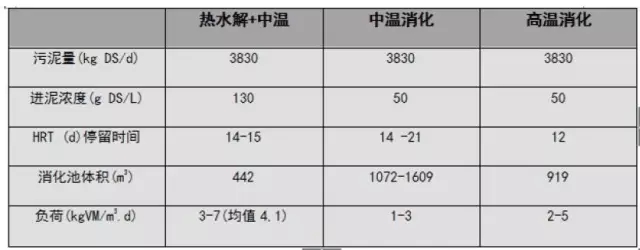

表1 威立雅(VEOLIA)水熱預處理對氧消化對比
第二,酸化水解問題。
30年前,甚至50年前教科書中已經提出中溫消化、高溫消化。有一個非常奇怪的現象:厭氧菌在35℃時活性最高,在50℃的時候表現也非常好,但在40℃的時候活性就降下來了。所以我們?cè)?ldquo;十二五”的時候開發了一個溫度分級生物分相工藝,就是利用水解酸化菌在45℃到50℃之間進行溫度分級,進行水解酸化,在第二級采用厭氧消化,這個技術應該說跟美國推行的高溫分級分相是不太一樣的。美國提的冷卻換熱等等系統比較復雜,我們的則簡化了工藝流程,45℃之后直接進入了中溫厭氧,不需要額外的加熱系統,甲烷的產率提高比較大,中溫的消解率也得到了提高,這是我們針對水解酸化做的一些工作。

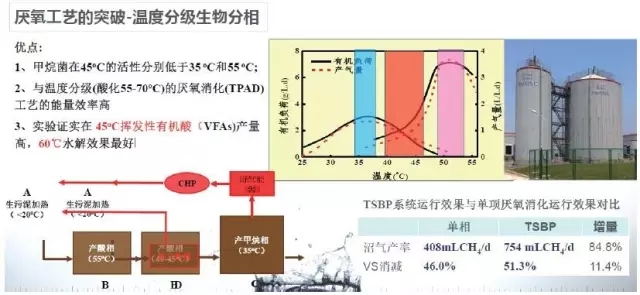

圖2 溫度分級生物分相工藝優點
第三,我國厭氧消化后能源自給率非常低的問題。
我們國家的厭氧消化能源自給率在20% ~ 30%,國外可能已經達到了30%~ 50%。其實通過一些措施是可以提高的,比如說通過熱電聯產、高濃度厭氧消化、污水處理廠的節能等,都能提高污水廠的自給率,而進一步通過水熱還可以提高,通過共消化可以提高的更多。

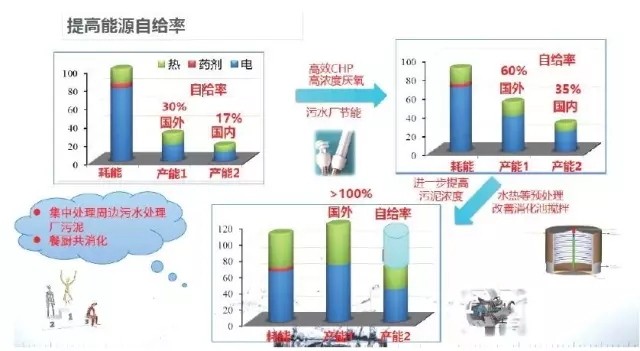

圖3 國內外厭氧消化能源自給率對比
回顧一下厭氧的發展歷史,污水處理最早是從厭氧開始的,從腐化池,到上世紀三十年代的時候提出的厭氧接觸工藝。值得一提的是70 年代中期荷蘭學者lettinga 教授發明了UASB,把負荷大幅度的提高,在UASB里生成顆粒污泥以后采用EGSB和IC反應器,使得污泥的處理負荷進一步提升,這是一個巨大的進步。相反地,我們的厭氧消化池雖然也有一些進展,是比較重大的環境領域的共性技術,它可以處理污泥、處理餐廚、可以處理畜禽糞便,甚至現在農業用它處理秸稈,我們還有一些廠子用它處理垃圾,但是到今天進展卻有限,只是在材料、攪拌、發電設備等方面進行了一些改進,在原理上比幾十年前沒有太大的改變。這樣就給污泥處理帶來一個問題,采用消化池以后它的經濟效益低下,因?yàn)椴捎孟靥幚韰捬踔,還要考慮污泥需要不需要高干脫水,需不需要堆肥、焚燒,后續處置怎么辦等方面問題。
我們的投資已經達到20多萬到60萬,每噸污泥的處置費用需要幾百塊錢。在這樣的情況下,再加上后續的處理,例如德國厭氧消化后還需要焚燒,在歐洲厭氧消化以后還要做堆肥,所以它的經濟效益是非常差的。這只是簡單的一些統計,怎么解決這一系列的問題,還涉及到共性的反應器、反應原理的問題。像污泥與秸稈廢棄物,預處理要求高,停留時間長,產氣率低。污泥與餐廚垃圾,負荷低。

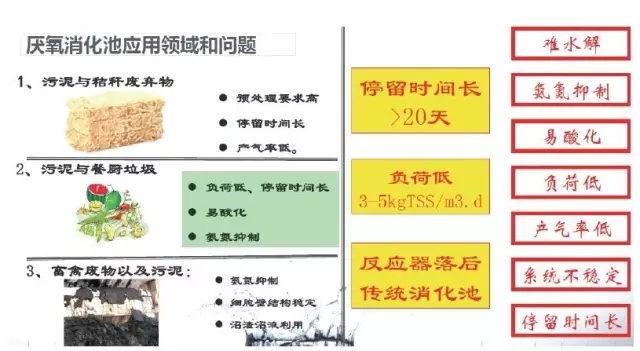

圖4 厭氧消化池應用領域和問題
3 厭氧消化技術創新思路
我先給大家舉個例子:大家知道美國航天飛機的大小是怎么確定的嗎?是由兩個推翼的大小來決定的,推翼的大小跟它的運輸工具有關系,用火車運輸,又跟隧道有關系,這樣推下來以后跟古羅馬的馬車有關系,最終是由馬屁股的大小決定的。舉這個例子是想問兩個問題:我們的厭氧消化一定要用厭氧消化池嗎?厭氧穩定一定要產甲烷化嗎?實際上在厭氧的水解酸化階段已經完成了有機物的分解,固態的污泥已經變成了溶解性的狀態,如果此時把污泥拿出去就已經完成了污泥的穩定化階段,而產甲烷是溶解性狀態的問題。
為什么對產甲烷化提出疑問?
第一,除甲烷外,在厭氧消化里頭還產生其它物質,如乙醇、乙酸、丙酸、丁酸、產氫等等。以前我們認為就只產甲烷,實際上國際上對PHA、染料以及合成新的長鏈脂肪酸都有一些研究,這些研究是建立在水解酸化的基礎上,為此還專門成立了一個平臺——VFA平臺,在這個平臺上我們可以做很多不同于傳統的事情。

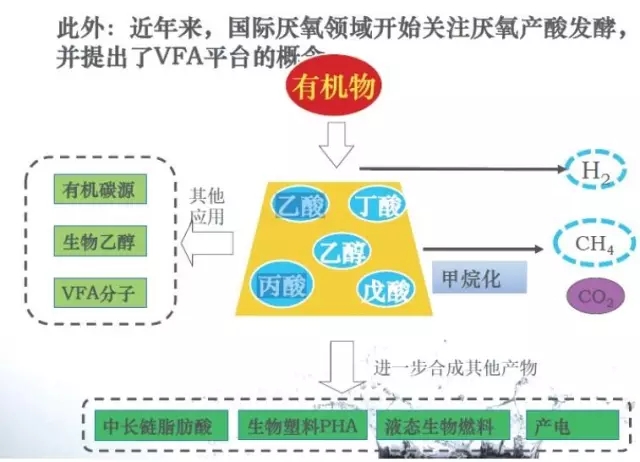

圖5 厭氧消化產物
第二,其它產物的經濟價值也遠遠高于甲烷,乙醇、乙酸等的價格都高于甲烷幾倍,甚至天然氣的價格也是高于它的。
第三,產酸化的反應時間比產甲烷化短,且反應器負荷高、穩定性好。產甲烷化時間要達20天、30天,甚至40天之久,而酸化發展非?,幾天就可以完成,更能適應復雜有機廢物的高負荷反應器的穩定運行。第四,無甲烷菌抑制問題。酸化對環境因素敏感性弱于產甲烷菌。所以說產酸發酵應該成為現在的厭氧消化非常重要的研究熱點。
有了這樣的創新思路我們?cè)趺磥?lái)施行呢?我們要遵循"師法自然"的規律。
第一,我們知道人、一些動物對有機物降解的效率遠遠高于我們現在的反應器。簡單說食草性的動物和雜食性的動物胃的消化系統是完全不同的。基于這個我們來看人的胃的消化系統是什么,到胃里是以胃酸為主,通過推流反應器、混合反應器最后完成了消化過程,根據這個特點來看,對雜食類動物要考慮它的反應條件,現在的反應器是不是最合理的反應器。

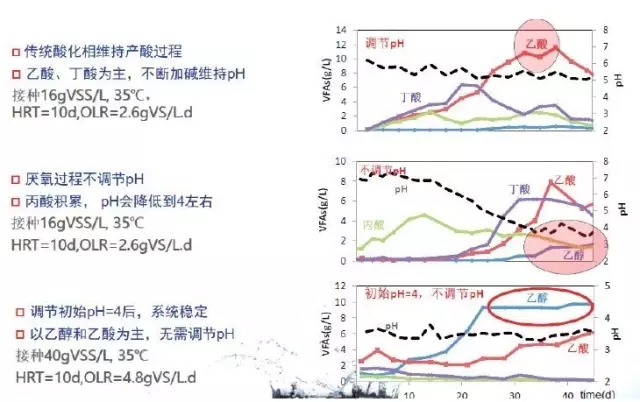

第二,我們看一下水解酸化,如果控制pH,在酸化項6左右,主要產生了丁酸、丙酸、乙酸。如果我們不控制pH,在很短的停留下pH會下降,丁酸和乙酸的數量就會產生變化,特別重要的是在pH 等于4以后乙醇就產生了,成為了主導產物。所以我們?cè)诓煌呢?fù)荷下,控制pH值等于4,90% 以上的產物就是乙醇、乙酸。如此,我們就可以把所有的產物類型進行定義,提出一個產乙醇發酵的途徑。這樣做有什么好處呢?厭氧產甲烷的過程,如果是丙酸的話,非常小的3 秒是適合它的情況,如果是丁酸的話會大一些,乙醇會更大,也就是說酸化的可能性、抑制的可能性會大大降低,正是這樣的思路導致了我們進行了一些開發。

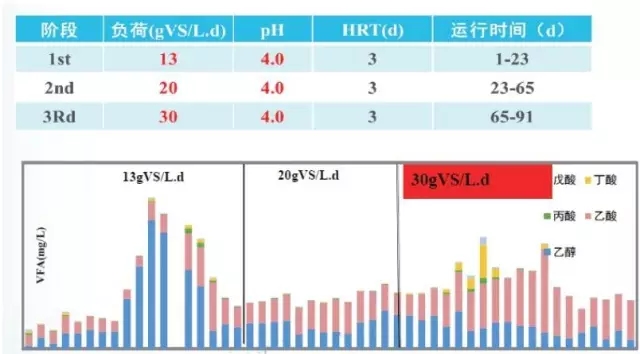

圖6 水解酸化過程
第三,厭氧顆粒污泥取得成功,顆粒污泥是提高反應器效率的有效技術。怎么提高效率?提高效率的關鍵之一就是產酸的情況下能不能形成顆粒污泥。我用餐廚垃圾研究結果(如圖7)說明一下:產乙酸污泥跟酸化結合起來后,我們酸化負荷達到20kg,而后續處理的負荷也能夠達到23kg,從整體上來看,一個產酸的反應器加一個甲烷的反應器,整體的負荷達到平均20kg 左右,整個的停留時間不到4 天,出水也非常好,出水總的COD 是500mg/L。第四,沿著前面的思路往下推進,我們是不是能夠進一步開發仿生的反應器。我們大家都知道,牛是食草動物,所以有瘤胃,瘤胃反應器大家研究得比較多。瘤胃的負荷非常高,能夠達到130kg,而秸稈處理厭氧的話只能到3kg,差了2個數量級。
圖7 高含固率物料厭氧發酵--- 餐廚垃圾
那么瘤胃系統跟我們的反應器有什么不同?
1.我們的反應器是恒定的pH,瘤胃是動態的pH,我們是高溫,而瘤胃系統是39℃,那么對秸稈到底是35℃、33℃最優,還是其他溫度最優?
2.我們的反應器里反應的產物都是集中的,而在瘤胃系統里面,產物降解后通過隔膜很快被腸胃系統吸收了,所以它就沒有形成產物的抑制。
3.我們的厭氧反應是絕對的厭氧,瘤胃通過干濕交替、通過反芻是一個交替的厭氧。
4.在條件上,我們是單一的濕發酵,瘤胃是干濕發酵。這些不同點可能就是我們現在厭氧反應器低效的原因。我有一個博士生在做這種研究,通過反應器模擬揮發酸迅速排出的過程,模擬反芻的過程,模擬交替的厭氧、好氧條件的過程,得出了一個結果:提高甲烷產率,時間可以大大縮短,具體可以縮短到3-5天,而水解最優的溫度跟以往的認識是不一樣的,動態的應該是39℃。而pH,因?yàn)樗夂彤a(chǎn)酸的pH 不一樣,是一個動態的pH,能造成水解和產酸都達到最優。我們厭氧4個階段,以前研究甲烷比較多,研究水解、酸化不太多,研究水解和酸化的差別就更少,間歇的厭氧、好氧的條件也能提高產率。
總結以后,我們就開發了一個瘤胃的仿生工藝,第一個是仿造瘤胃的發酵和分離過程,仿造牛的系統的網胃和瓣胃的功能,而后續到了發酸、水解以后,我們現在的EGSB 就能很好地解決了,達到幾十kg 的負荷也沒有問題。這個工藝的效果也非常好,前面講的餐廚我們已經到了中試階段,這個工藝完成了小試的工作。

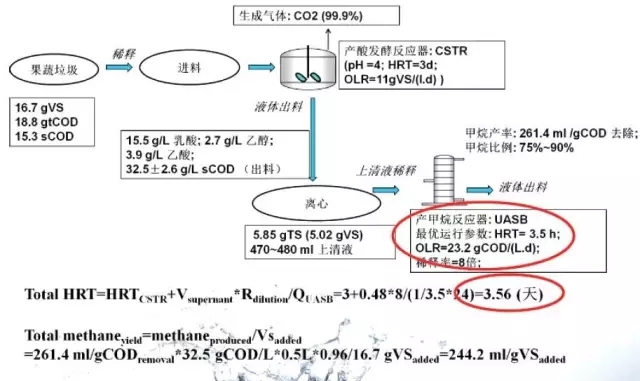

圖8 基于乙醇(乳酸)型發酵的新型兩相技術過程物質流變化圖
